Schematron en pocas palabras

(Fragmento del libro publicado en alemán "Schematron - Reglas de negocio eficientes para documentos XML", capítulo 5)

XPath ofrece numerosas posibilidades para analizar documentos XML y realizar comprobaciones de mano de los más diversos criterios. Con objeto de centrar la atención sobre posibles errores e imprecisiones y posibilitar la creación de avisos de error pertinentes incorporaremos las construcciones de XPath en el lenguaje de esquema Schematron. Este capítulo ofrece una introducción a Schematron y explica de forma detallada el funcionamiento de cada una de las construcciones.

Una vez finalizado el capítulo podrá analizar documentos XML según el estándar ISO de Schematron, comprender su funcionamiento e incluso definir esquemas aplicables en la práctica.
Tras una breve descripción de los orígenes de Schematron, pasaremos a explicar el funcionamiento de las construcciones más importantes de Schematron usando el ejemplo del capítulo 1.

<?xml version="1.0" encoding="UTF-8"?>
<arca xmlns="http://www.schematron.info/arche" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.schematron.info/arche arche.xsd">
  <carga>
    <compartimento>
      <animal genero="hembra" carnivoro="no">
        <especie>cebra</especie>
        <peso>200</peso>
        <edad>12</edad>
      </animal>
      <animal genero="macho" carnivoro="no">
        <especie>cebra</especie>
        <peso>250</peso>
        <edad>13</edad>
      </animal>
    </compartimento>
    <compartimento>
      <animal genero="hembra" carnivoro="sí">
        <especie>león</especie>
        <peso>200</peso>
        <edad>23</edad>
      </animal>
      <animal genero="macho" carnivoro="sí">
        <especie>león</especie>
        <peso>180</peso>
        <edad>30</edad>es.-
      </animal>
    </compartimento>
    <compartimento>
      <animal genero="hembra" carnivoro="no">
        <especie>elefante</especie>
        <peso>10000</peso>
        <edad>20</edad>
      </animal>
      <animal genero="macho" carnivoro="no">
        <especie>elefante</especie>
        <peso>15000</peso>
        <edad>40</edad>
      </animal>
    </compartimento>
  </carga>
  <edad-reproductiva-maxima>
    <especie-animal>
      <name>elefante</name>
      <macho>80</macho>
      <hembra>30</hembra>
    </especie-animal>
    <especie-animal>
      <name>león</name>
      <macho>30</macho>
      <hembra>15</hembra>
    </especie-animal>
    <especie-animal>
      <name>cebra</name>
      <macho>30</macho>
      <hembra>20</hembra>
    </especie-animal>
  </edad-reproductiva-maxima>
  <carga-util>44000</carga-util>
</arca>

Las bases para una "buena" convivencia en el arca se establecen en el siguiente XML Schema:

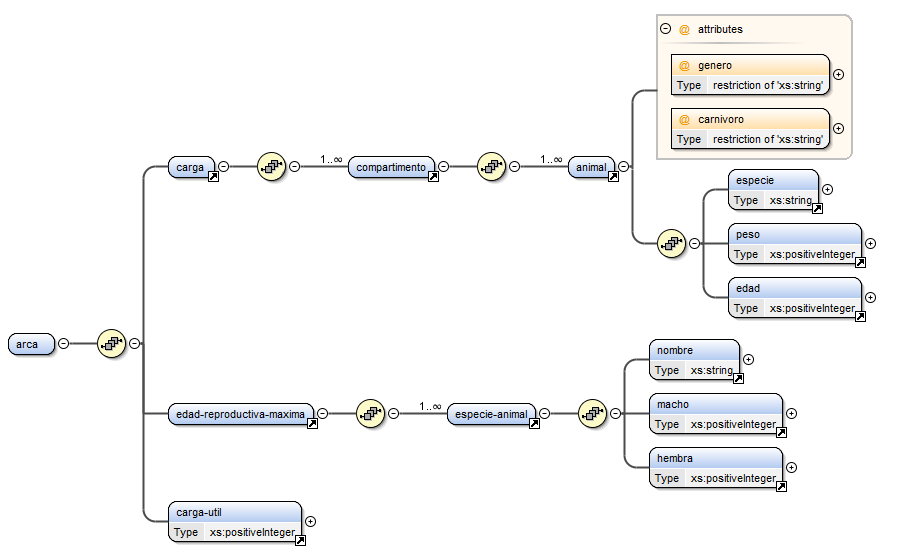

Representación gráfica del Schema para la instancia del arca:

El documento XML Schema:

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" targetNamespace="http://www.schematron.info/arche" xmlns="http://www.schematron.info/arche" elementFormDefault="qualified">
  <xs:element name="edad" type="xs:positiveInteger"/>
  <xs:element name="arca">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="carga"/>
        <xs:element ref="edad-reproductiva-maxima"/>
        <xs:element ref="carga-util"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="especie" type="xs:string"/>
  <xs:element name="peso" type="xs:positiveInteger"/>
  <xs:element name="carga">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="compartimento" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="edad-reproductiva-maxima">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="especie-animal" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="macho" type="xs:positiveInteger"/>
  <xs:element name="nombre" type="xs:string"/>
  <xs:element name="carga-util" type="xs:positiveInteger"/>
  <xs:element name="animal">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="especie"/>
        <xs:element ref="peso"/>
        <xs:element ref="edad"/>
      </xs:sequence>
      <xs:attribute name="genero" use="required">
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="macho"/>
            <xs:enumeration value="hembra"/>
          </xs:restriction>
        </xs:simpleType>
      </xs:attribute>
      <xs:attribute name="carnivoro" use="required">
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="ja"/>
            <xs:enumeration value="nein"/>
          </xs:restriction>
        </xs:simpleType>
      </xs:attribute>
    </xs:complexType>
  </xs:element>
  <xs:element name="especie-animal">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="nombre"/>
        <xs:element ref="macho"/>
        <xs:element ref="hembra"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="compartimento">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="animal" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="hembra" type="xs:positiveInteger"/>
</xs:schema>
